增强型氮化镓MIS-HEMT是目前尚未成功商用化的技术路线。GaN与介质的界面态问题是制约器件可靠性的主要因素之一。

前期研究发现，LPCVD-SiNx具有高温耐受性、成膜质量高、结构致密、无离子损伤、高TDDB特性等优势，有望用于高可靠MIS-HEMT的栅介质和钝化材料。

然而，传统LPCVD-SiNx的生长温度较高，可能导致材料表面热分解和热反应，尤其是刻蚀表面。同时，高温工艺（例如，800℃以上欧姆合金）会导致钝化位的氢键被破坏，使介质界面发生一定程度的退化，引起键长键角随机变化的无序粗糙晶化区域和梯度变化的无定形区域产生，导致器件出现不可控制的频率色散和滞回现象。

要避免上述不利因素，制备的健壮界面需具有原子级平整特性和最小退变的长程有序晶体区域。

另一方面，由于宽带隙半导体中缺陷电子捕获截面分布范围较宽，超浅能级和深能级界面态都可能影响器件的频率色散和电流崩塌。

因此，在更宽能量范围内评估界面态变得非常有意义。恒定电容深能级瞬态傅里叶光谱技术可实现10~400K温度范围内的测试，为上述需求提供了有效的表征解决方案。

但多层材料中界面态和离散能级缺陷的检测密度通常被耦合，使介质/ III-N界面的缺陷分析更加复杂，需要利用界面态分布函数分离界面态和离散缺陷能级。虽然基于DIGS理论的U型模型适合连续能级的界面态分布，但在较宽的能量范围上仍然有一些限制。

原子级平整界面、先进水平界面态密度及U型分布函数

本工作证明了低热预算工艺是实现高质量界面的有效手段之一，包括：LPCVD-SiNx 生长温度从常规780℃降低到650℃，欧姆合金温度从850度降低到780℃。工作难点在于降低温度窗口且保证高质量薄膜和欧姆接触。

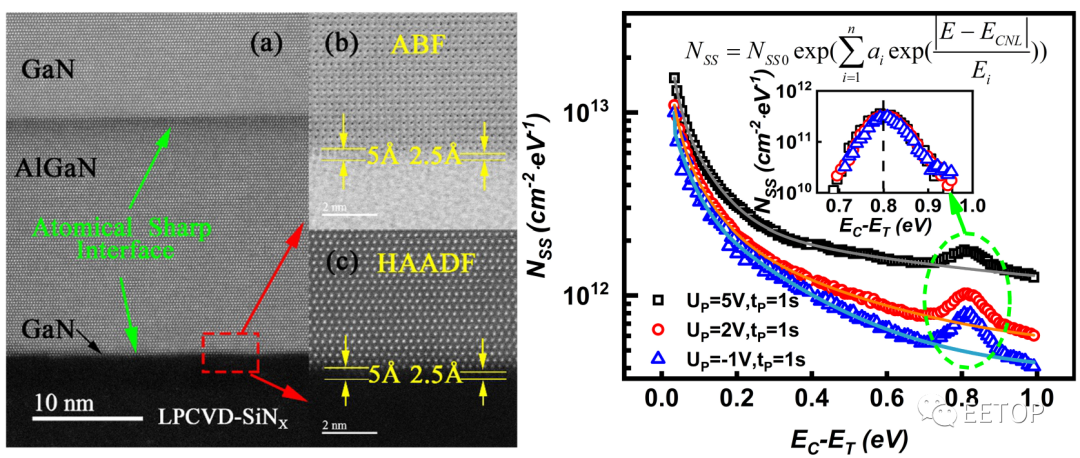

最终在LPCVD-SiNx和GaN之间实现2.5-5埃米原子级平整界面，界面态密度在ET=30 meV下约1.5×1013 cm-2eV-1，ET=1 eV下约4×1011~1.2×1012 cm-2eV-1水平。

团队创新性提出了适用于较宽能量范围的基于物理参数的界面态U型分布函数，实现了多层材料中离散能级与界面态的有效分离。该成果以“Suppression and characterization of interface states at low-pressure-chemical-vapor-deposited SiNx/III-nitride heterostructures”为题发表在Applied Surface Science期刊上。（DOI:10.1016/j.apsusc.2020.148530 ）。

本工作得到了国家自然科学基金重大仪器项目、重点项目、面上项目和中科院前沿重点项目等资助。

相关论文连接：https://www.sciencedirect.com/science/article/abs/pii/S0169433220332888
